Bohren von SPT-Probennehmer Tuflok

SPT Kernfänger

SPT Split Tube Sampler Design zur Durchführung des Standard Penetration Test (SPT) nach BS 1377: Teil 9: 1990 und ASTM-Standards.Der Top Ball Valve Adapter, ein Paar Split Spoons und ein offener SPT-Schuh bilden einen kompletten Split Tube Sampler.Optional ist für den Probenehmer auch ein Korbhalter aus Stahl erhältlich.Der Kugelhahnadapter verhindert, dass Proben aus dem Probenehmer gespült werden, wenn dieser aus dem Bohrloch gezogen wird.Zur Durchführung von SPT (c)-Tests in Kies und losem Material ist ein 60-Grad-Nasenkonus oder ein langer massiver Stab mit 60-Grad-Spitze erhältlich.Die Verschraubung des oberen Adapters ist abhängig von der Art des Bohrgestänges, mit dem der Sampler angetrieben wird.Die am häufigsten verwendeten Ruten sind 1-1/2" BS Whitworth, NWY Rod, BW oder AW.

Der standardmäßige Split Tube Sampler ist 2" (50,8 mm) AD x 1-3/8" (34,9 mm) ID x 18" (457 mm) / 24" (610 mm) lang.Für schwere Fahrbedingungen ist das Heavy-Duty „Tuflok“-Design erhältlich.

Komponenten:
1. Kugelventiladapter
2. SPT Vollstab
3. SPT-Nasenkonus
(2).Geteilte Rohre

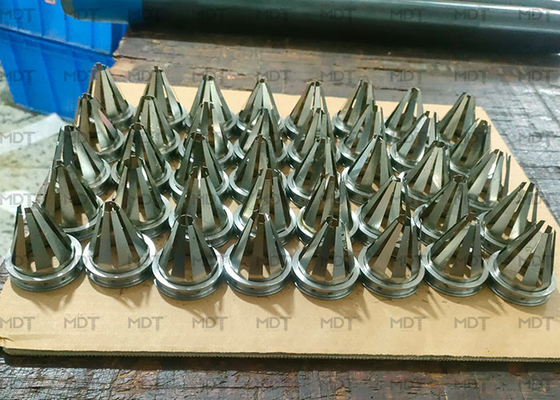

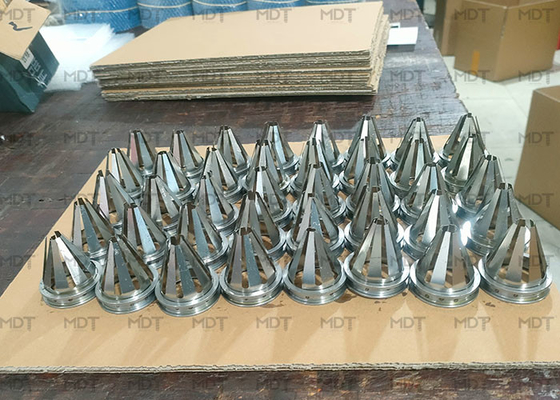

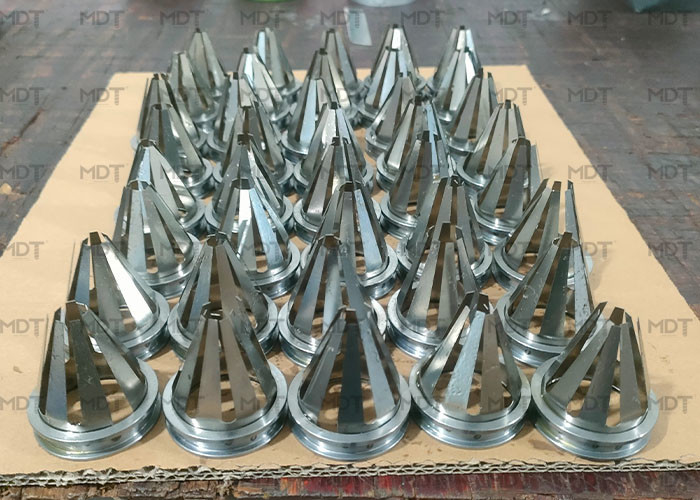

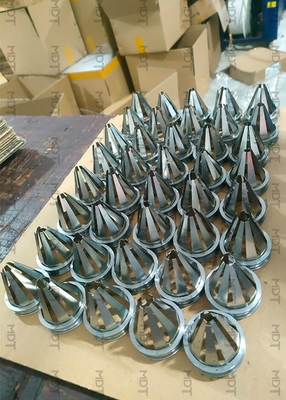

(3).Korbhalter
(4).SPT-Schuh
