Produktdetails:
|
| Hervorheben: | Vollhydraulische Ankerbohrmaschine,60-Meter-Ankerbohrmaschine,60-Meter-Bohrlochbohrgerät |
||
|---|---|---|---|

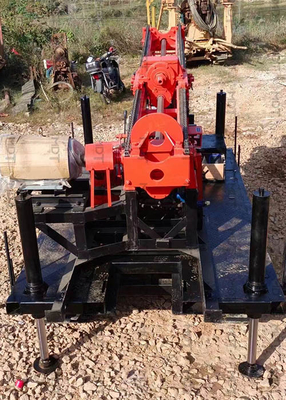

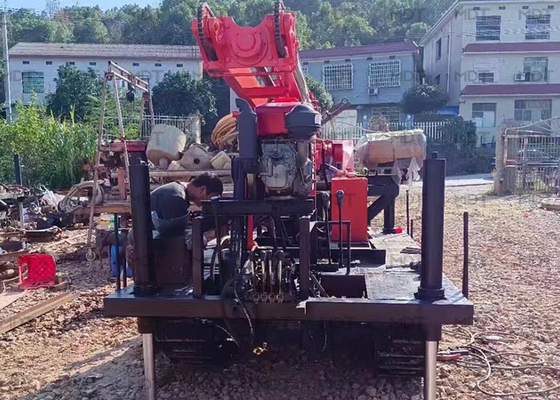

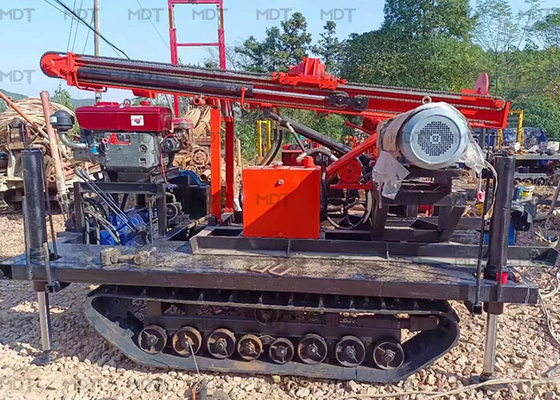

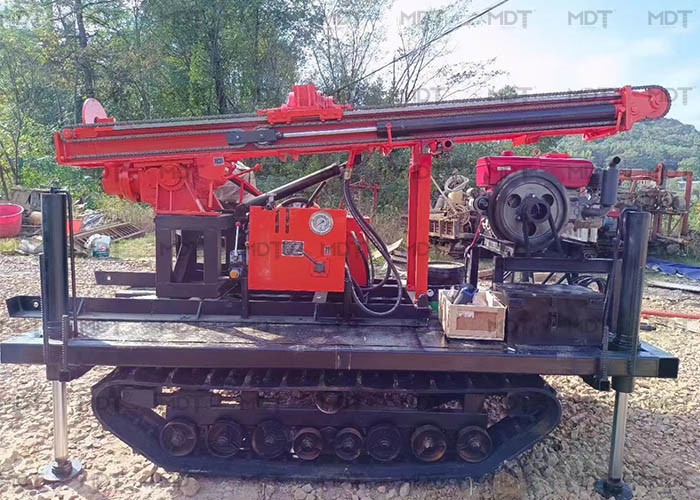

60-Meter-Ankerbohrmaschine, vollhydraulischer Untertagebau
Vollhydraulische Bohranlage mit Oberkopfantrieb, Verankerungsbohranlage, Raupenbohrmaschine
Dieses Verankerungsbohrgerät wird häufig in der Boden- und Felsverankerung sowie beim Hochdruckstrahlverpressen eingesetzt.Konsolidierung und Verstärkung für Autobahn, Damm sowie Stützmauer, Boden- und Felssturzvorsorge, tiefe Baugrubenabstützung und Schalung für Tiefbau, Hochhaus-Fundamentbohrungen.
1. Oberkopf-Antriebsbohrgerät, mechanisches Getriebe, hydraulischer Vorschub und Heben.
2. Diese Verankerungsbohranlage hat einen elektrischen Bohrwinkelbereich von 180 ° in der vertikalen Ebene.
3. Dieser Verankerungs-Bohrgerät-Vorschubweg erreicht 2300 mm, kürzerer Weg 1500 mm/1200 mm für Modelle mit kurzem Mast und Modelle mit extra kurzem Mast können auch entsprechend Ihren Bohranforderungen bereitgestellt werden.
4. Dieses Verankerungsbohrgerät ist für den Bau auf engstem Raum geeignet, wobei als Hauptbohrmethode Schlagdrehbohren (Untertage-Hammerbohren) verwendet wird.
5. Der Antriebskopf steuert das Anheben des Mastes. Die einfache Struktur verleiht diesem Ankerbohrgerät Sicherheit und Zuverlässigkeit.
6. Der Grundrahmen der Verankerungsbohranlage kann bei Bedarf mit Schlitten / Rädern ausgestattet werden.
| Bohrlochdurchmesser (mm) | 110-180 | Bohrtiefe (m) | 60-30 | |||
| Bohrwinkelbereich | Elektromotor: 0-180° ;Dieselmotor: 0-90° | |||||
|
Drehgeschwindigkeit des Antriebskopfes |
Leistungstyp | Elektromotor | Dieselmotor | |||
| Langsame Geschwindigkeit | nach vorne | 32;59;108;187 | 40;74;135;233 | |||
| umkehren | 26 | 32 | ||||
| Schnelle Geschwindigkeit | nach vorne | 59;110;200;343 | 74;138;250;429 | |||
| umkehren | 48 | 60 | ||||
| Maximales Drehmoment des Antriebskopfs (Nm) | 2800 | |||||
| Verfahrweg des Antriebskopfes (mm) | Normalmast: 2300 (Einzelrutenlänge 2000) | |||||
| Kurzmast: 1500 (Einzelrutenlänge 1200) | ||||||
| Extrakurzer Mast: 1200 (Einzelrutenlänge 800) | ||||||
| Zugkraft (kn) | 22;14,6 bei einer Höhe von 90°~180° | |||||
| Schubkraft (kn) | 14,6;22 bei einer Höhe von 90°~180° | |||||
| Hubgeschwindigkeit (m/s) | 0,259;0,393 bei einer Höhe von 90°~180° | |||||
| Ölpumpe | Zweizahnrad-Ölpumpe CBK1020/8 | |||||
| Triebwerk | Elektromotor Y160M-4;Dieselmotor S1100, 11kw (Ankerbohren) | |||||
| Elektromotor Y160L-6 (Jet Injection) | ||||||
| Gesamtabmessungen (L*B*H) | Modell | Verpackungsmaße (mm) | Gewicht (kg) | |||
| Normaler Mast | 3525*1000*1225 | 850 | ||||
| Kurzer Mast | 2725*1000*1225 | 780 | ||||
| Extra kurzer Mast | 2425*1000*1225 | 720 | ||||
